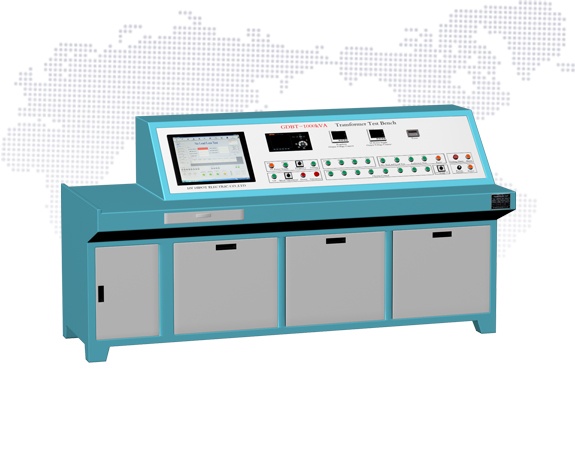

该试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。

测试项目：三相电压有效值、三相电流有效值、三相有功损耗、三相无功损耗、三相平均值电压、三相电压平均值、三相电流平均值、总功率、空载电流百分比、阻抗电压百分比、频率、功率因数、倍频感应试验。

适用场合

• 常用于变压器厂、电器成套厂等单位。
• 常用于变压器出厂试验，以及其他单位测量空载损耗、负载损耗；感应耐压试验、工频耐压试验、局部放电量测试等。
• 据GB1094.1-2013电力变压器第一部分（总则）规定：变压器要求进行空载试验及负载试验。
• 据GBT1094.3-2003第12节感应电压试验（ACSD、ACLD）规定：ASCD试验一般要进行局部放电测量。
• 执行标准： GB/T4776，GB/T5169，GB/4285-1993。
•


• 变压器综合测试台：能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，变比，实施状态诊断，确保安全运行，为监测或制造变压器提供了可靠的数据。
• 变频电源：可提供世界各国电网供电电压，适用于出口电器生产厂、实验室、国防军工等行业。
• 感应电动调压器 ：感应调压器能在带负荷情况下，无级、平滑、连续地调节输出电压。
• 辅助控制柜 、信号控制柜
